KGA 36 WKS

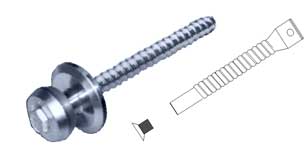

Konsol-Gerüst-Anker KGA 36 / WKS

Die wirtschaftliche und sichere Lösung bei Verwendung
mit unserer Montagehülse ALU DW 20

zur Befestigung
von Faltbühnen mit Konuskopf-Einhängung
- auch im Mauerwerksbau
- und in Ft-Wandelementen
- bis Gerüstgruppe 6 gem. DIN 4420-1

Nutzen Sie diese Vorteile:

- keine Kleinteile, Vorlaufteile und Spezial-Werkzeuge notwendig

- teilbare Vorrichtung aus berbeiteten Stahlteilen mit langer Lebensdauer

- schneller Ein- und Ausbau, keine Nacharbeiten,
Rostschuzmaßnahmen entfallen

- Einbau auch in eingelegten Dämmungen und Vormauerung

- Profit durch verbesserte Bauwerksqualität bei schneller Amortisation

Der KGA 36/WKS ist verwendbar für folgende Faltbühnen wie zum Beispiel:

Doka:
Faltbühne A und K

PERI:
Faltbühne FB 180-3
Faltbühne CB 160 und CB 240
Klappkonsole 25

Einsatzbereiche:

Typ (Länge)

Verwendung

Einbaulänge

Einsatz

WKS13/KKS-13cm

WKS16/KKS-16cm

WKS23/KKS-23cm

WKS30/KKS-30cm

mit Wandanker V2A DW20-13cm/Länge 17cm

mit Wandanker V2A DW20-16cm/Länge 22cm
o. Wandanker GTW DW20-16cm/Länge 17cm

Montagehülse Alu DW20-23cm / Länge 26cm

Montagehülse Alu DW20-30cm / Länge 33cm

Wände ab 20 cm Stärke

Wände ab 25 cm Stärke

in Deckenschalung mit
und ohne Dömmung

in Vormauerung

Einsatzbereiche: in geschalten Decken bis Gerüstgruppe 6
                          in Wänden ab 20 cm bis Gerüstgruppe 6
                          in vorgemauerten Decken bis Gerüstgruppe 4
                          in Dämmung bis 80 mm bis Gerüstgruppe 3
                          in Ringankern, Kragplatten, Balkonkanten bis Gerüstgruppe 3

Wandanker V2A/DW20 und Montagehülsen Alu DW20 können mit zusätzlichen
Einbauteilen auch in Ft-Wandelementen und in Sichtbeton-Bauteilen verwendet werden.
